液壓機架部件

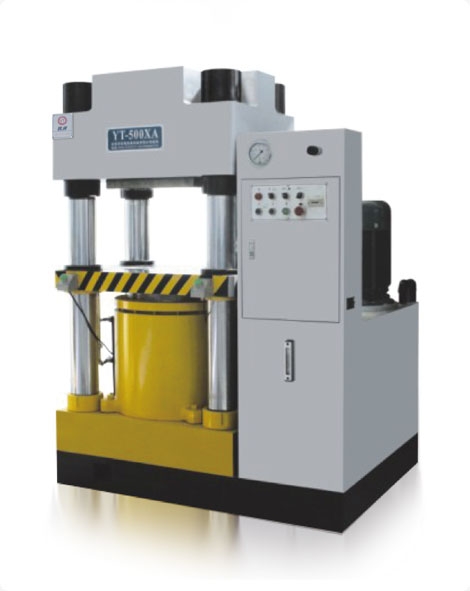

發布時間：2022-12-17T10:32:42更新時間：2022-12-17T10:32:27 瀏覽量：145液壓機梁柱組合式機架是最常見的機架形式問題之一(圖3-2)，它由四根立柱可以通過企業內外螺母將上、下橫梁緊固地連接結合在一起，組成就是一個具有剛性的空間分析框架，承受液壓機的全部社會工作環境載荷。4000噸液壓機一種以液體為工作介質，用來傳遞能量以實現各種工藝的機器。液壓機除用于鍛壓成形外，也可用于矯正、壓裝、打包、壓塊和壓板等。液壓機包括水壓機和油壓機。以水基液體為工作介質的稱為水壓機,以油為工作介質的稱為油壓機。四柱液壓機廠家基本原理是油泵把液壓油輸送到集成插裝閥塊，通過各個單向閥和溢流閥把液壓油分配到油缸的上腔或者下腔，在高壓油的作用下，使油缸進行運動.液壓機是 利用液體來傳遞壓力的設備。塑料制品液壓機一般用公稱工作力（千牛）或公稱噸位（噸）表示。鍛造用液壓機多是水壓機，噸位較高。為減小設備尺寸，大型鍛造水壓機常用較高壓強（35兆帕左右），有時也采用 100兆帕以上的超高壓。其他用途的液壓機一般采用 6～25兆帕的工作壓強。油壓機的噸位比水壓機低。復合材料液壓機它的原理是利用帕斯卡定律制成的利用液體壓強傳動的機械，種類很多。當然，用途也根據需要是多種多樣的。如按傳遞壓強的液體種類來分，有油壓機和水壓機兩大類。這里將主要內容介紹梁柱組合式機架的關鍵核心部件:立柱及橫梁。
液壓機立柱的預緊方式
液壓機校準的預緊方法主要有加熱預緊、液壓預緊和超壓預緊。
(1)加熱預緊加熱預緊是最常用的預緊方法，為此設計了加熱孔兩端圓柱。
在位置和橫梁安裝到位后，先將內外螺母冷緊，然后將加熱元件插入加熱孔中，連接到電源上，使柱子加熱伸長。在加熱之前，在“冷緊”的支柱和螺母上按照預緊到轉角 θ 做好標記，θ 公式計算
式中，θ為“冷態擰緊”后螺母我們還需要進行旋轉的角度；L為橫梁結構立柱孔的深度；σ為預緊之后應力；E為立柱施工材料的彈性動態模量；P為立柱通過螺紋的螺距。
待立柱進行升溫可以伸長后，將螺母擰轉θ角，待立桂冷卻后即完成不同預緊。
(2)液壓預緊液壓預緊是使用特殊的預緊螺母，如圖3-7所示。在螺母中有一個環形柱塞，先擰緊螺母，然后向螺母筒內注入壓油，推出塞子，拉長柱子，使橫梁和螺母之間有一個間隙，根據間隙的計算值插入一個給定厚度△ h 的墊片，然后釋放壓力。這里
式中，σ為預緊應力；L為橫梁與立柱的配合長度；E為立柱材料的彈性模量。
(3)超壓預緊機架安裝時，當總壓力超過公稱壓力的1.25倍時，液壓機進行加載。由于過載，柱子被拉伸，此時內螺母被擰緊。
超壓預緊比較簡單，容易實現，但不易達到預期的預緊力。因為在超壓安裝時，橫梁和立柱都產生了撓曲變形，接觸面貼合不好，螺母不易擰緊，而且各個立柱上的螺母旋緊程度不易保證相同，所以，不能保證預緊后機架的水平度與垂直度。
